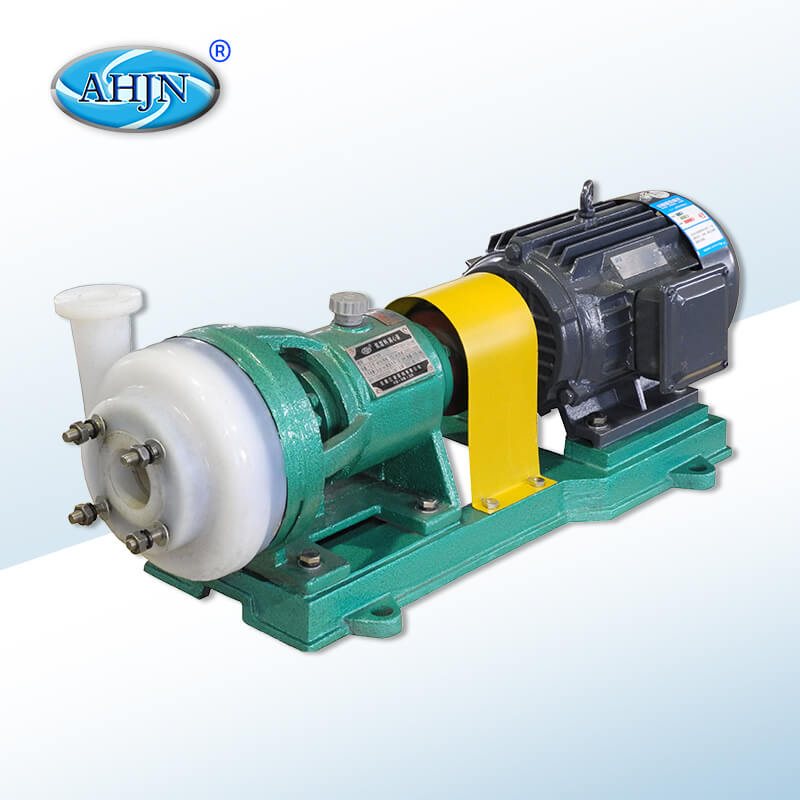

FSB氟塑料离心泵

别名：FSB衬氟离心泵|FSB四氟离心泵

型号：FSB

品牌：江南

材质：氟塑料

流量：3-55 m³/h

扬程：7-55 m

功率：1.5-18.5 Kw

在线订购

FSB氟塑料离心泵 产品概述

  • FSB氟塑料离心泵简称“FSB衬氟离心泵”按国际标准设计，泵体采用金属外壳内衬聚全氟乙丙烯(F46)，泵盖、叶轮和轴套均用金属嵌件外包氟塑料整体烧结压制成型，轴封采用外装式波纹管机械密封，静环选用99%氧化铝陶瓷或氮化硅，动环采用四氟填充材料，耐腐耐磨。
  • FSB氟塑料离心泵广泛适用于：汽车制造中的酸洗、喷漆工艺;有色金属冶炼中的电解液转送;离子膜烧碱项目中的氯水、废水处理和加酸等工艺流程。适用于输送任何浓度的硫酸、氢氟酸、盐酸、醋酸、硝酸、王水、强碱、强氧化剂、有机溶剂、还原剂等苛刻条件的强腐蚀性介质，是目前重要的耐腐蚀装备之一。
  • FSB和FSB-D型氟塑料离心泵，过流部件全部采用氟塑料合金制造结构紧凑、操作简单、价格低廉。两种型号的泵壳、叶轮、机封等均可互换使用，深受农药、电子、造纸等行业的欢迎。
  • 安徽江南泵阀产品全部采用计算机设计和几十年结构优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而捍卫FSB氟塑料离心泵质量的稳定可靠。

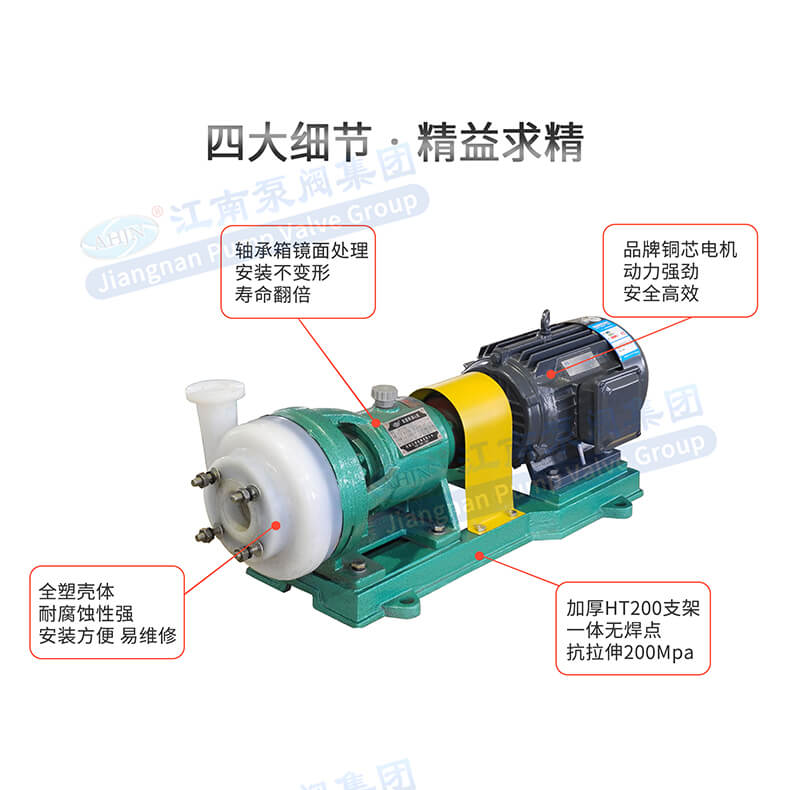

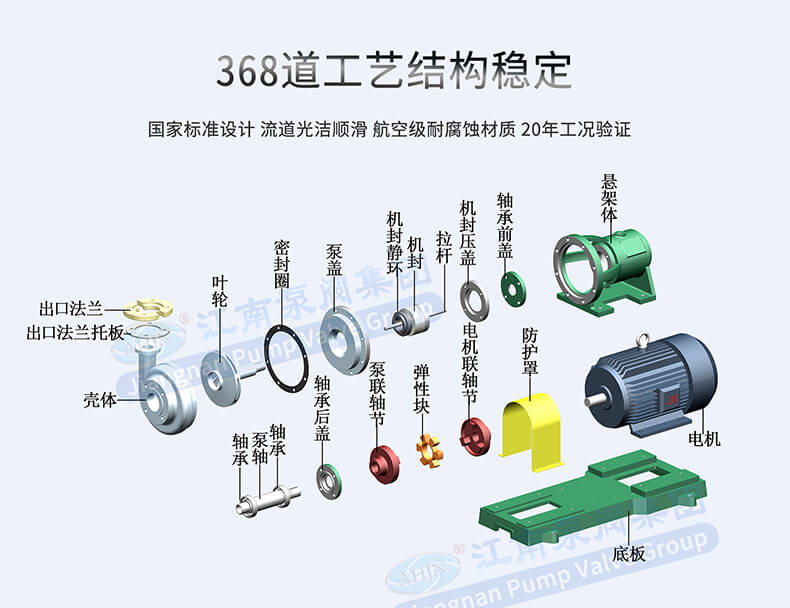

适用领域 优势说明 三维结构图 细节展示/优势 氟塑料叶轮 机械密封 短泵轴 联轴器 轴承 底板 电机 型号参数


序号 型号 转速(Rev) =2900r/min   介质密度(Medium density)=1000kg/m ³
流量 扬程 效率 进口 出口 汽蚀余量 电机功率 整机重量
Flow Pump head η Inlet Outlet Npsh Power Weight
Model (m³/h) (m) (%) (mm) (mm) (m) (kw) (kg)
1 25FSB-10 1.5 10 25 φ25 φ20 3 1.5 48
2 25FSB-18 3.6 18 27 φ25 φ20 3 2.2 48
3 25FSB-25 3.6 25 27 φ25 φ20 3 2.2 48
4 40FSB-15 5 15 40 φ40 φ32 3 3 75
5 40FSB-20 5 20 42 φ40 φ32 3 3 75
6 40FSB-30 10 30 42 φ40 φ32 3 3 75
7 50FSB-25 12.5 25 43 φ50 φ32 3.5 3 75
8 50FSB-30 12.5 30 42 φ50 φ32 3.5 3 75
9 65FSB-32 25 32 45 φ65 φ50 3.5 5.5 120
10 80FSB-20 50 20 45 φ80 φ65 3.5 5.5 130
11 80FSB-25 50 25 50 φ80 φ65 3.5 7.5 145
12 80FSB-30 50 30 59 φ80 φ65 4 7.5 145
13 80FSB-40 50 40 48 φ80 φ50 4 11 195
14 80FSB-50 50 50 57 φ80 φ50 4 15 210
15 80FSB-55 50 55 50 φ80 φ50 4 18.5 230
16 100FSB-32 100 32 68 φ100 φ80 3.5 15 250

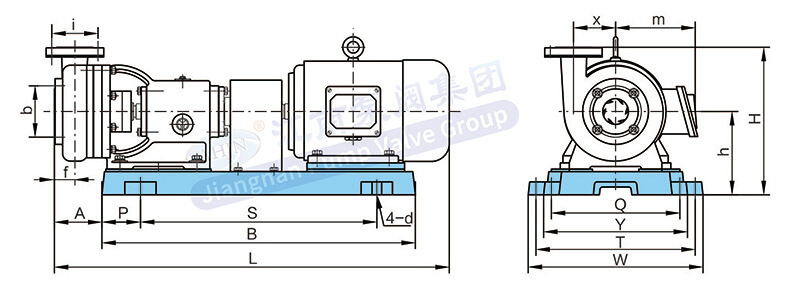

安装尺寸 尺寸图


序号 型号 外　型　安　装　尺　寸
L B S P A W T Y Q H h f x m 4-φC
1 25FSB-10 786 610 455 85 107 325 285 280 250 287 162 58 82 180 4-Ф16
2 25FSB-18 786 610 455 85 107 325 285 280 250 287 162 58 82 180 4-Ф16
3 25FSB-25 786 610 455 85 107 325 285 280 250 287 162 58 82 180 4-Ф16
4 40FSB-15 786 610 455 85 107 325 285 280 250 287 162 58 82 180 4-Ф16
5 40FSB-20 786 610 455 85 107 325 285 280 250 287 162 58 82 180 4-Ф16
6 40FSB-30 786 610 455 85 107 325 285 280 250 287 162 58 82 180 4-Ф16
7 50FSB-25 786 610 455 85 107 325 285 280 250 287 162 58 82 180 4-Ф16
8 50FSB-30 786 610 455 85 112 325 280 275 230 287 162 58 82 180 4-Ф16
9 65FSB-32 940 715 480 130 142 370 330 290 250 347 197 74 95 210 4-Ф16
10 80FSB-20 980 715 480 130 142 370 330 290 250 347 197 74 95 210 4-Ф16
11 80FSB-25 980 715 480 130 142 370 330 285 250 347 197 74 95 210 4-Ф16
12 80FSB-30 980 715 480 130 142 365 330 340 240 347 197 74 95 210 4-Ф16
13 80FSB-40 1096 840 660 90 142 430 390 340 300 410 230 85 118 265 4-Ф16
14 80FSB-50 1096 855 655 100 142 430 400 340 310 410 230 85 118 265 4-Ф16
15 80FSB-55 1141 840 830 90 142 430 390 340 300 410 230 85 118 265 4-Ф16
16 100FSB-32 1320 1270 830 215 142 500 440 350 440 500 280 100 118 265 4-Ф24

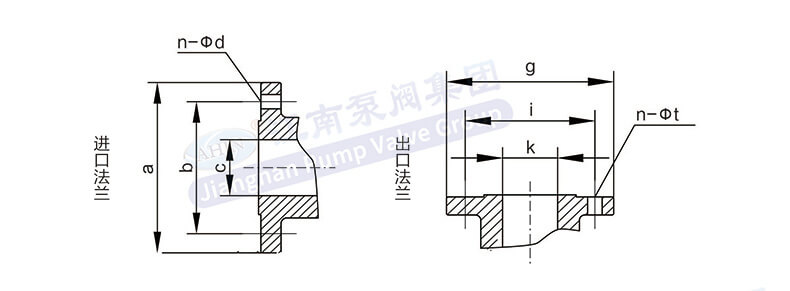

尺寸图2


序号 型号 进口法兰尺寸 出口法兰尺寸
c a b e n-d k g i j n-t
1 25FSB-10 25 100 85 18 4-M10 20 100 75 15 4-Ф11.5
2 25FSB-18 25 100 85 18 4-M10 20 100 75 15 4-Ф11.5
3 25FSB-25 25 130 100 18 4-M12 20 112 90 18 4-Ф11.5
4 40FSB-15 40 130 100 18 4-M12 32 112 90 18 4-Ф11.5
5 40FSB-20 40 130 100 18 4-M12 32 112 90 18 4-Ф11.5
6 40FSB-30 40 130 100 18 4-M12 32 112 90 18 4-Ф11.5
7 50FSB-25 50 130 100 18 4-M12 32 112 90 18 4-Ф11.5
8 50FSB-30 50 130 100 18 4-M12 32 112 90 18 4-Ф11.5
9 65FSB-32 65 185 150 18 4-M12 50 160 130 22 4-Ф12
10 80FSB-20 80 185 150 18 4-M12 65 160 130 22 4-Ф12
11 80FSB-25 80 185 150 18 4-M12 65 160 130 22 4-Ф12
12 80FSB-30 80 185 150 18 4-M12 65 160 130 20 4-Ф13
13 80FSB-40 80 190 150 18 4-Ф16 50 170 125 20 4-Ф17.5
14 80FSB-50 80 190 150 18 4-Ф17.5 50 170 125 20 4-Ф17.5
15 80FSB-55 80 190 150 20 4-Ф17.5 50 170 125 20 4-Ф17.5
16 100FSB-32 100 220 180 25 4-M16 80 200 165 25 4-M16
江南泵阀化工泵厂家 FSB氟塑料离心泵制造流程 江南FSB氟塑料离心泵资质 FSB氟塑料离心泵成功案例 FSB氟塑料离心泵在线咨询 FSB氟塑料离心泵购买须知
