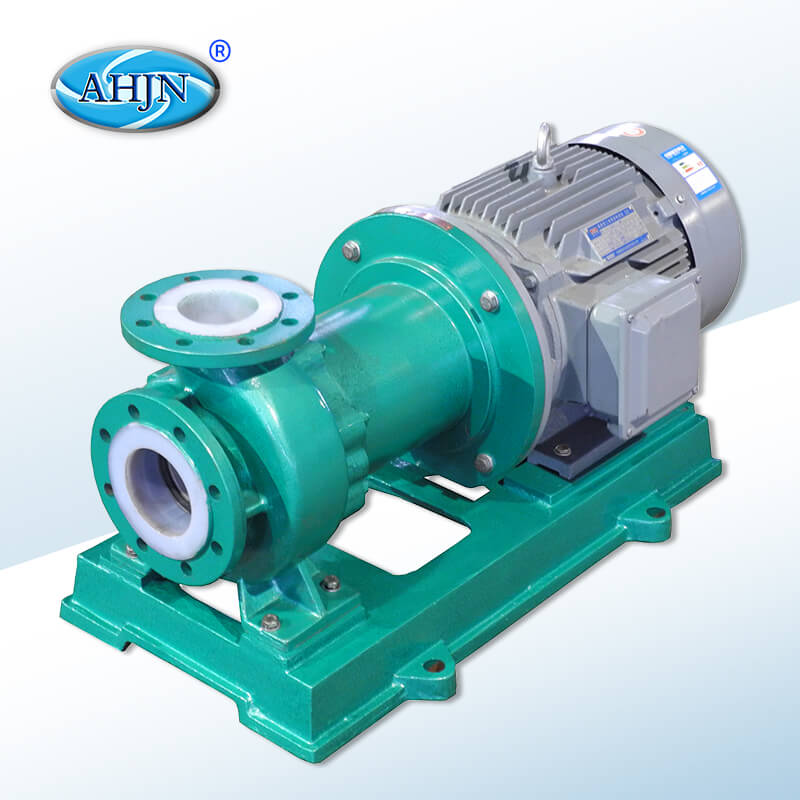

CQB重型衬氟磁力驱动泵
别名:CQB衬氟磁力泵|CQB四氟磁力泵
型号:CQB
品牌:江南
材质:衬氟
流量:0.5-120 m³/h
扬程:1.5-50 m
功率:0.025-18.5 Kw

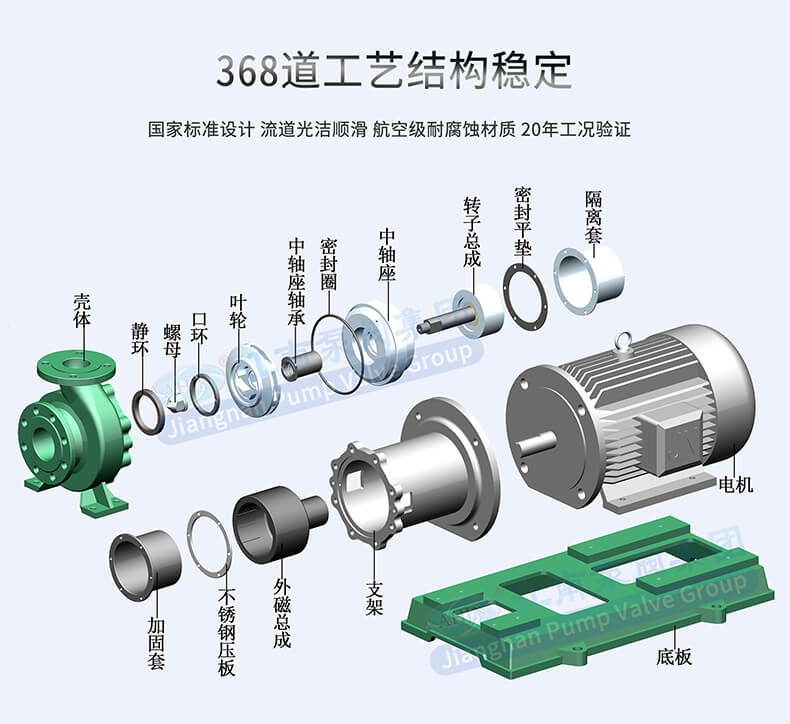

- CQB重型衬氟磁力驱动泵简称为“CQB重型磁力泵”,采用磁力耦合传动,不存在动密封点,因此防止了一般轴传动式离心泵轴封外跑、冒、滴、漏的现象的塑料磁力泵类型。

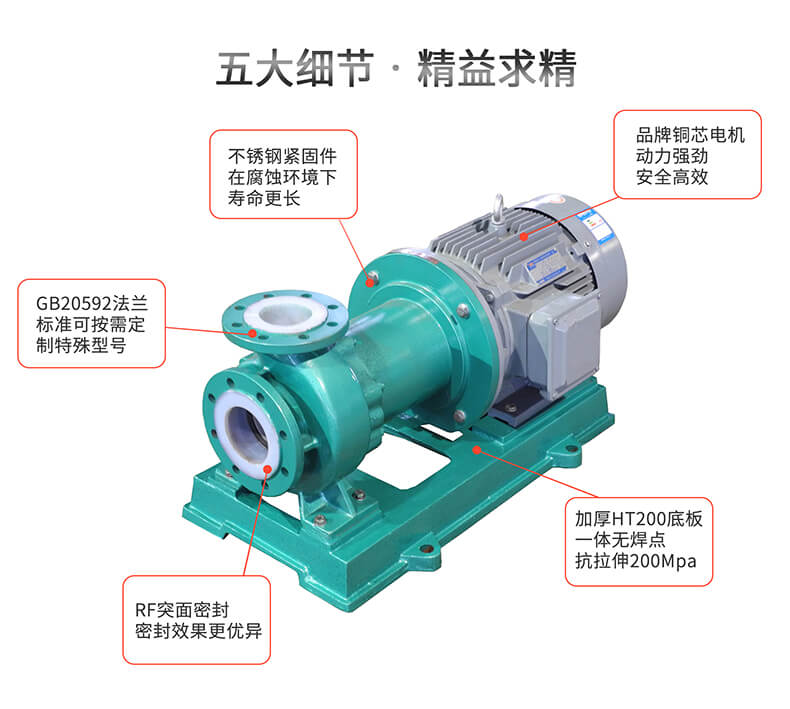

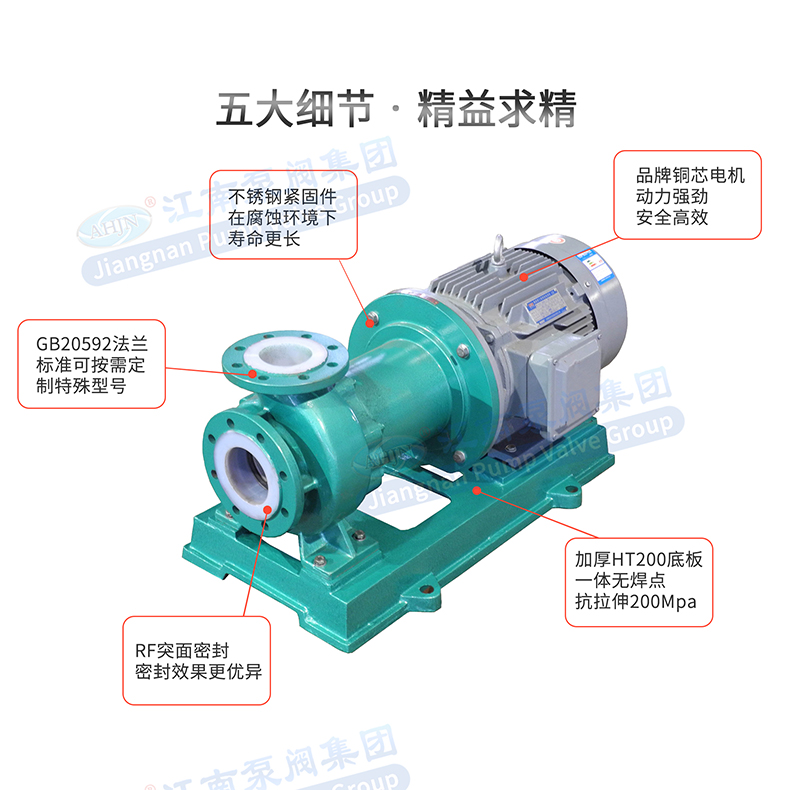

- CQB重型衬氟磁力驱动泵过流部件采用氟塑料及高纯度工业陶瓷制成,具有优异的耐腐性及密封性,因此本产品被广泛适用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等行业。
- CQB重型衬氟磁力驱动泵可输送介质:输送任意浓度的酸性、碱性、油类、稀有贵重液体、毒性液体、挥发性的化学介质。特别是易燃、易漏、易爆液体化学介质的输送。
- 安徽江南泵阀是研发制造型氟塑料磁力泵厂家.
序号 | 型号(Model) | 转速(Rev) =2900r/min 介质密度(Medium density)=1000kg/m³ | |||||||
流量 | 扬程 | 效率 | 进口 | 出口 | 汽蚀余量 | 电机功率 | 整机重量 | ||
Flow | Pump head | η | Inlet | Outlet | Npsh | Power | Weight | ||
(m³/h) | (m) | (%) | (mm) | (mm) | (m) | (kw) | (kg) | ||
1 | CQB40-25-200F | 6.3 | 50 | 25 | φ40 | φ25 | 4.5 | 5.5 | 100 |
2 | CQB50-32-200F | 12.5 | 50 | 32 | φ50 | φ32 | 3.5 | 7.5 | 150 |
3 | CQB65-40-200F | 20 | 50 | 48 | φ65 | φ40 | 4 | 11 | 180 |
4 | CQB80-65-160F | 50 | 32 | 60 | φ80 | φ65 | 4 | 11 | 180 |
5 | CQB80-50-200F | 50 | 50 | 60 | φ80 | φ50 | 4 | 18.5 | 195 |
6 | CQB100-80-125F | 100 | 20 | 62 | φ100 | φ80 | 5 | 11 | 180 |
7 | CQB100-80-160F | 100 | 32 | 56 | φ100 | φ80 | 5 | 18.5 | 220 |
序号 | 系列型号 | 外 型 安 装 尺 寸 | 进口法兰尺寸 | 出口法兰尺寸 | ||||||||||||||
Outside and installing size | Inlet flange size | Exit flange size | ||||||||||||||||
Model | L | B | S | P | W | T | H | h | f | c | a | b | n-φd | k | g | i | n-φt | |
1 | CQB40-25-200F | 760 | 615 | 380 | 35 | 390 | 350 | 420 | 240 | 95 | 40 | 150 | 110 | 4-Ф17.5 | 25 | 115 | 85 | 4-Ф13.5 |
2 | CQB50-32-200F | 760 | 615 | 380 | 35 | 390 | 350 | 420 | 240 | 95 | 50 | 165 | 125 | 4-Ф17.5 | 32 | 140 | 100 | 4-Ф17.5 |
3 | CQB65-40-200F | 935 | 800 | 420 | 120 | 490 | 440 | 440 | 260 | 99 | 65 | 185 | 145 | 4-Ф17.5 | 40 | 150 | 110 | 4-Ф17.5 |
4 | CQB80-65-125F | 915 | 800 | 420 | 120 | 490 | 440 | 460 | 260 | 99 | 80 | 200 | 160 | 8-Ф17.5 | 65 | 185 | 145 | 4-Ф17.5 |
5 | CQB80-65-160F | 936 | 800 | 420 | 120 | 490 | 440 | 460 | 260 | 99 | 80 | 200 | 160 | 8-Ф17.5 | 65 | 185 | 145 | 4-Ф17.5 |
6 | CQB80-50-200F | 1340 | 1270 | 840 | 215 | 490 | 440 | 460 | 260 | 99 | 80 | 200 | 160 | 8-Ф17.5 | 50 | 185 | 125 | 4-Ф17.5 |
7 | CQB100-80-160F | 1295 | 1250 | 740 | 108 | 490 | 440 | 480 | 260 | 100 | 100 | 220 | 180 | 8-M18 | 80 | 200 | 160 | 8-M18 |
相关标签:CQB重型衬氟磁力驱动泵, 磁力驱动泵, 衬氟磁力驱动泵
