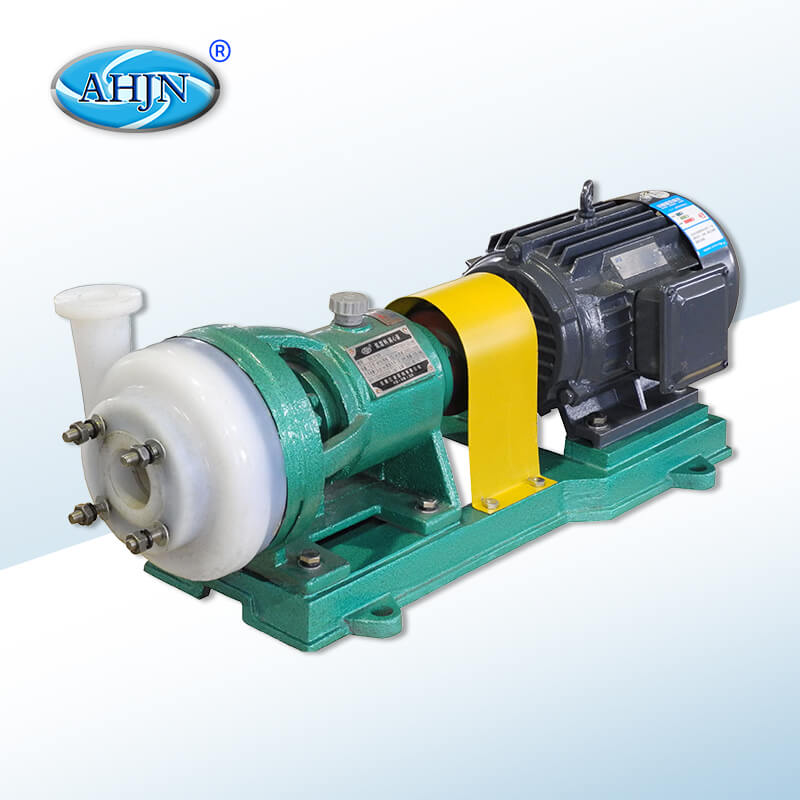

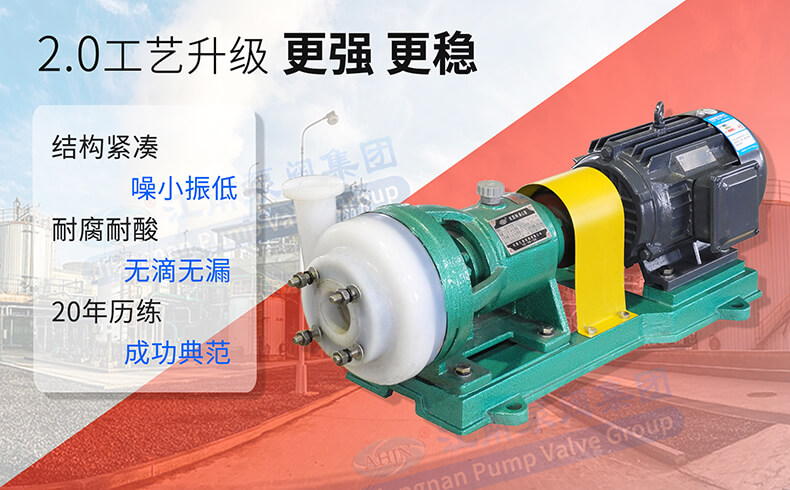

FSB氟塑料离心泵

泵阀产品简介：

《产品综合说明书》下载

品牌厂家：JiangNan/江南泵业

产品别名：FSB衬氟离心泵|FSB四氟离心泵

主要材质：氟塑料

流量范围：1-110m³/h

扬程范围：7-55m

功率范围：1.5-18.5kw

特别说明：产品图片及参数跟实际产品略有差异;

定制说明：一切规格按照客户实际情况或量身定制，支持非标定制。

库存配送：全国送货保障！

化工泵详情化工泵答疑(8)泵阀订购

产品概述

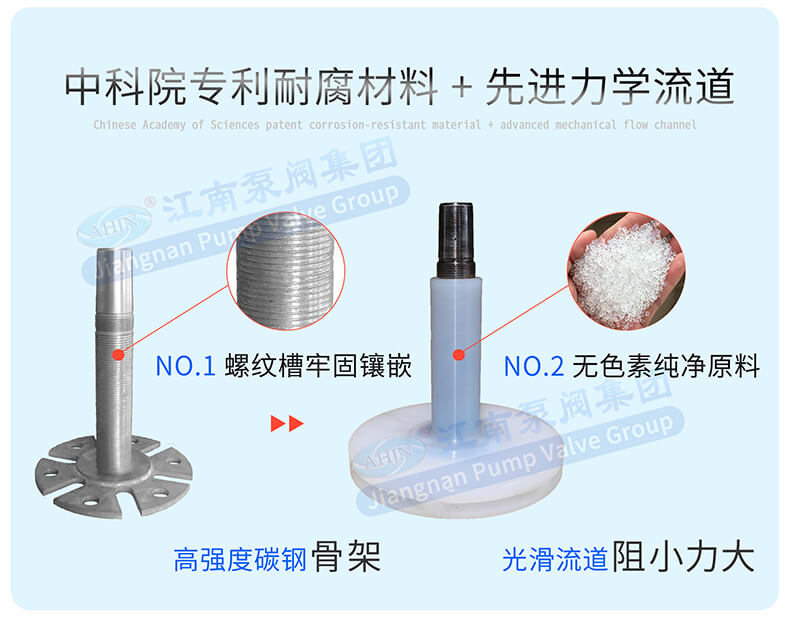

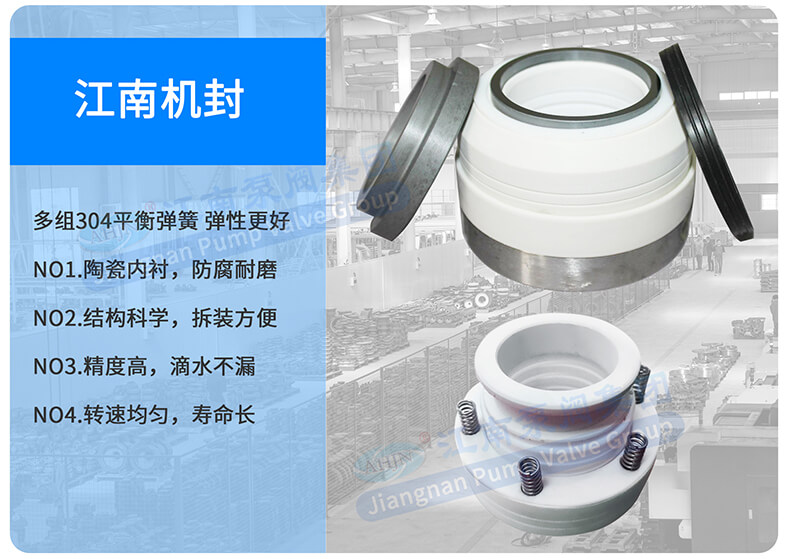

　　FSB氟塑料离心泵简称“FSB衬氟离心泵”按国际标准设计，泵体采用金属外壳内衬聚全氟乙丙烯(F46)，泵盖、叶轮和轴套均用金属嵌件外包氟塑料整体烧结压制成型，轴封采用外装式波纹管机械密封，静环选用99%氧化铝陶瓷或氮化硅，动环采用四氟填充材料，耐腐耐磨。

　　FSB氟塑料离心泵广泛适用于：汽车制造中的酸洗、喷漆工艺;有色金属冶炼中的电解液转送;离子膜烧碱项目中的氯水、废水处理和加酸等工艺流程。适用于输送任何浓度的硫酸、氢氟酸、盐酸、醋酸、硝酸、王水、强碱、强氧化剂、有机溶剂、还原剂等苛刻条件的强腐蚀性介质，是目前重要的耐腐蚀装备之一。

　　FSB和FSB-D型氟塑料离心泵，过流部件全部采用氟塑料合金制造结构紧凑、操作简单、价格低廉。两种型号的泵壳、叶轮、机封等均可互换使用，深受农药、电子、造纸等行业的欢迎。

　　安徽江南泵阀产品全部采用计算机设计和几十年结构优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证FSB氟塑料离心泵质量的稳定可靠。

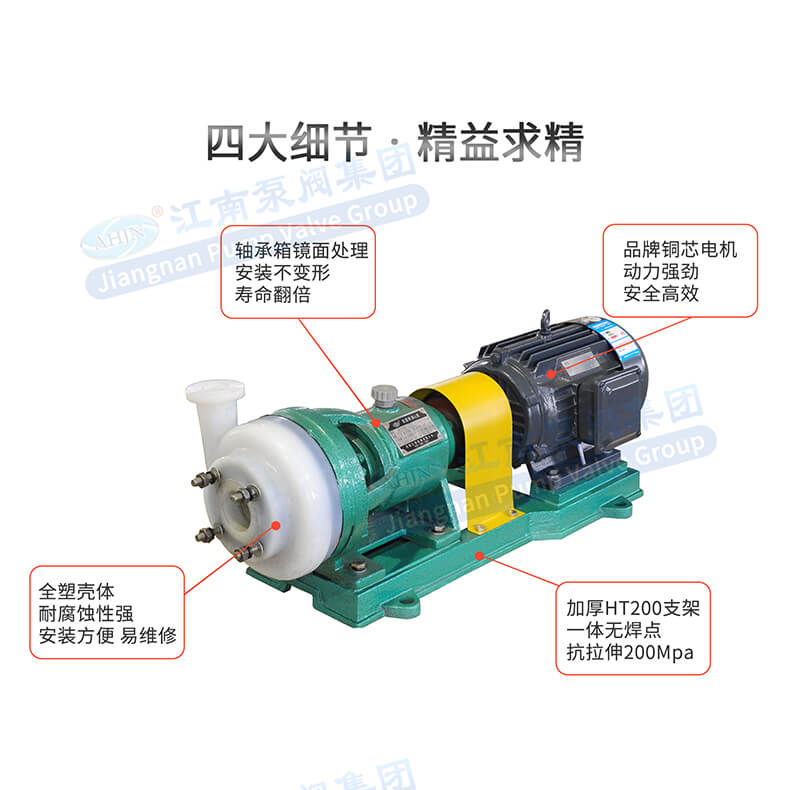

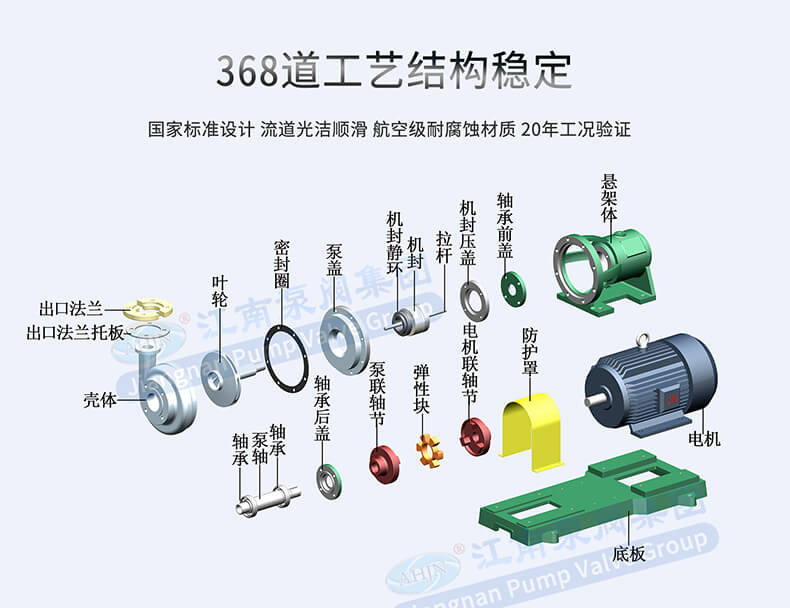

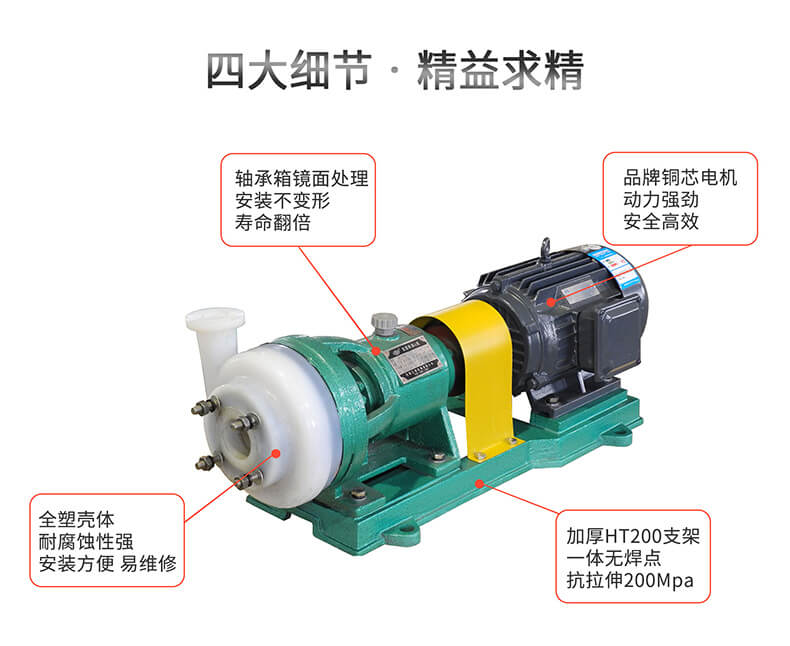

适用领域优势说明三维结构图细节展示/优势氟塑料叶轮机械密封短泵轴联轴器型号参数

序号	型号	转速(Rev) =2900r/min 介质密度(Medium density)=1000kg/m ³
		流量	扬程	效率	进口	出口	汽蚀余量	电机功率	整机重量
		Flow	Pump head	η	Inlet	Outlet	Npsh	Power	Weight
	Model	(m³/h)	(m)	(%)	(mm)	(mm)	(m)	(kw)	(kg)
1	25FSB-10	1.5	10	25	φ25	φ20	3	1.5	48
2	25FSB-18	3.6	18	27	φ25	φ20	3	2.2	48
3	25FSB-25	3.6	25	27	φ25	φ20	3	2.2	48
4	40FSB-15	5	15	40	φ40	φ32	3	3	75
5	40FSB-20	5	20	42	φ40	φ32	3	3	75
6	40FSB-30	10	30	42	φ40	φ32	3	3	75
7	50FSB-25	12.5	25	43	φ50	φ32	3.5	3	75
8	50FSB-30	12.5	30	42	φ50	φ32	3.5	3	75
9	65FSB-32	25	32	45	φ65	φ50	3.5	5.5	120
10	80FSB-20	50	20	45	φ80	φ65	3.5	5.5	130
11	80FSB-25	50	25	50	φ80	φ65	3.5	7.5	145
12	80FSB-30	50	30	59	φ80	φ65	4	7.5	145
13	80FSB-40	50	40	48	φ80	φ50	4	11	195
14	80FSB-50	50	50	57	φ80	φ50	4	15	210
15	80FSB-55	50	55	50	φ80	φ50	4	18.5	230
16	100FSB-32	100	32	68	φ100	φ80	3.5	15	250

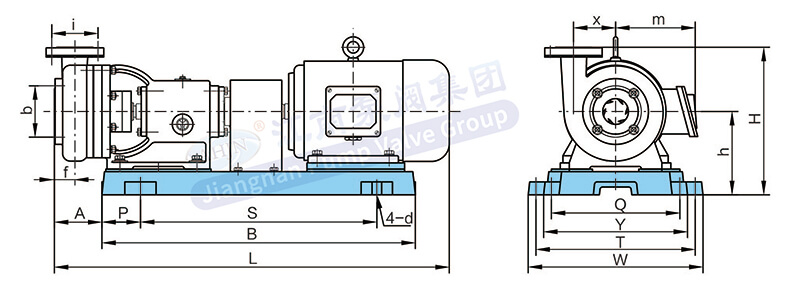

序号	型号	外　型　安　装　尺　寸
序号	型号	L	B	S	P	A	W	T	Y	Q	H	h	f	x	m	4-φC
1	25FSB-10	786	610	455	85	107	325	285	280	250	287	162	58	82	180	4-Ф16
2	25FSB-18	786	610	455	85	107	325	285	280	250	287	162	58	82	180	4-Ф16
3	25FSB-25	786	610	455	85	107	325	285	280	250	287	162	58	82	180	4-Ф16
4	40FSB-15	786	610	455	85	107	325	285	280	250	287	162	58	82	180	4-Ф16
5	40FSB-20	786	610	455	85	107	325	285	280	250	287	162	58	82	180	4-Ф16
6	40FSB-30	786	610	455	85	107	325	285	280	250	287	162	58	82	180	4-Ф16
7	50FSB-25	786	610	455	85	107	325	285	280	250	287	162	58	82	180	4-Ф16
8	50FSB-30	786	610	455	85	112	325	280	275	230	287	162	58	82	180	4-Ф16
9	65FSB-32	940	715	480	130	142	370	330	290	250	347	197	74	95	210	4-Ф16
10	80FSB-20	980	715	480	130	142	370	330	290	250	347	197	74	95	210	4-Ф16
11	80FSB-25	980	715	480	130	142	370	330	285	250	347	197	74	95	210	4-Ф16
12	80FSB-30	980	715	480	130	142	365	330	340	240	347	197	74	95	210	4-Ф16
13	80FSB-40	1096	840	660	90	142	430	390	340	300	410	230	85	118	265	4-Ф16
14	80FSB-50	1096	855	655	100	142	430	400	340	310	410	230	85	118	265	4-Ф16
15	80FSB-55	1141	840	830	90	142	430	390	340	300	410	230	85	118	265	4-Ф16
16	100FSB-32	1320	1270	830	215	142	500	440	350	440	500	280	100	118	265	4-Ф24

序号	型号	进口法兰尺寸					出口法兰尺寸
序号	型号	c	a	b	e	n-d	k	g	i	j	n-t
1	25FSB-10	25	100	85	18	4-M10	20	100	75	15	4-Ф11.5
2	25FSB-18	25	100	85	18	4-M10	20	100	75	15	4-Ф11.5
3	25FSB-25	25	130	100	18	4-M12	20	112	90	18	4-Ф11.5
4	40FSB-15	40	130	100	18	4-M12	32	112	90	18	4-Ф11.5
5	40FSB-20	40	130	100	18	4-M12	32	112	90	18	4-Ф11.5
6	40FSB-30	40	130	100	18	4-M12	32	112	90	18	4-Ф11.5
7	50FSB-25	50	130	100	18	4-M12	32	112	90	18	4-Ф11.5
8	50FSB-30	50	130	100	18	4-M12	32	112	90	18	4-Ф11.5
9	65FSB-32	65	185	150	18	4-M12	50	160	130	22	4-Ф12
10	80FSB-20	80	185	150	18	4-M12	65	160	130	22	4-Ф12
11	80FSB-25	80	185	150	18	4-M12	65	160	130	22	4-Ф12
12	80FSB-30	80	185	150	18	4-M12	65	160	130	20	4-Ф13
13	80FSB-40	80	190	150	18	4-Ф16	50	170	125	20	4-Ф17.5
14	80FSB-50	80	190	150	18	4-Ф17.5	50	170	125	20	4-Ф17.5
15	80FSB-55	80	190	150	20	4-Ф17.5	50	170	125	20	4-Ф17.5
16	100FSB-32	100	220	180	25	4-M16	80	200	165	25	4-M16
