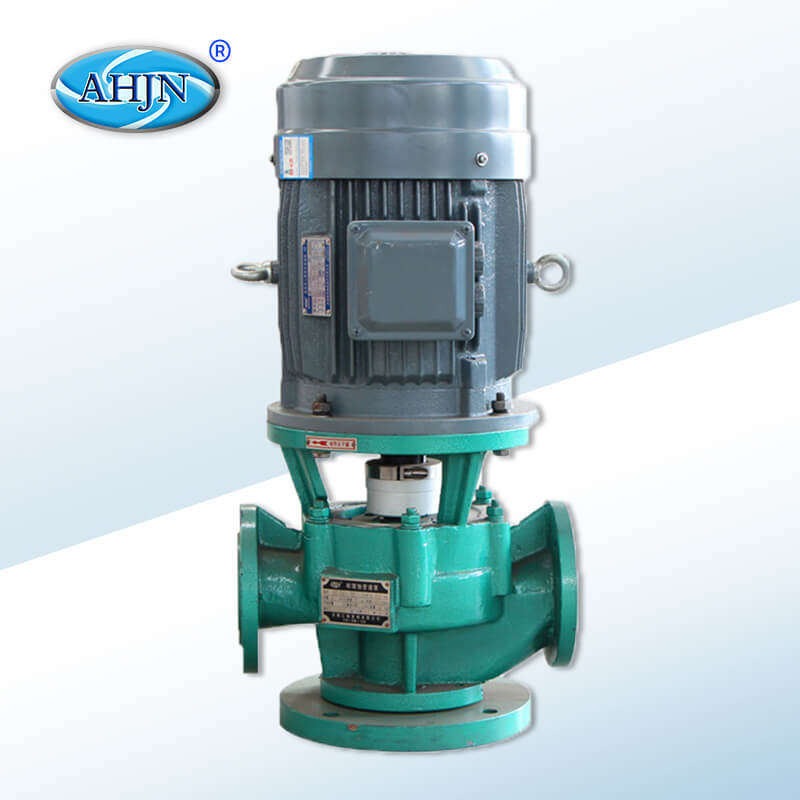

泵阀产品简介：
|
| 序号 | 型号 | 流量 | 扬程 | 效率 | 口径 | 口径 | 汽蚀余量 | 电机功率 | 转速 |
| Flow | Pump head | η | CAL | CAL | Npsh | Power | Speed | ||
| (Model) | (m³/h) | (m) | (%) | (mm) | (mm) | (m) | (kw) | (r/min) | |
| 1 | GBF25-15 | 2.5 | 15 | 34 | 25 | 25 | 4 | 0.75 | 2900 |
| 2 | GBF32-20 | 3.6 | 20 | 44 | 32 | 32 | 4 | 1.1 | 2900 |
| 3 | GBF40-20 | 6.3 | 20 | 46 | 40 | 40 | 4 | 1.5 | 2900 |
| 4 | GBF40-30 | 6.3 | 30 | 40 | 40 | 40 | 4 | 2.2 | 2900 |
| 5 | GBF40-50 | 6.3 | 50 | 46 | 40 | 40 | 4 | 5.5 | 2900 |
| 6 | GBF50-20 | 12.5 | 20 | 57 | 50 | 50 | 4 | 2.2 | 2900 |
| 7 | GBF50-30 | 12.5 | 30 | 51 | 50 | 50 | 4 | 3 | 2900 |
| 8 | GBF50-50 | 12.5 | 50 | 58 | 50 | 50 | 4 | 5.5 | 2900 |
| 9 | GBF65-20 | 25 | 20 | 65 | 65 | 65 | 4 | 3 | 2900 |
| 10 | GBF65-30 | 25 | 30 | 60 | 65 | 65 | 4 | 5.5 | 2900 |
| 11 | GBF65-50 | 25 | 50 | 54 | 65 | 65 | 4 | 7.5 | 2900 |
| 12 | GBF80-20 | 40 | 20 | 67 | 80 | 80 | 4 | 4 | 2900 |
| 13 | GBF80-30 | 45 | 30 | 66 | 80 | 80 | 4 | 7.5 | 2900 |
| 14 | GBF80-50 | 50 | 50 | 71 | 80 | 80 | 4 | 15 | 2900 |
| 15 | GBF80-80 | 50 | 80 | 59 | 80 | 80 | 4 | 22 | 2900 |
| 16 | GBF100-20 | 100 | 20 | 35 | 100 | 100 | 4 | 11 | 2900 |
| 17 | GBF100-30 | 100 | 30 | 46 | 100 | 100 | 4 | 15 | 2900 |
| 18 | GBF125-18 | 80 | 18 | 68 | 125 | 125 | 4 | 7.5 | 1450 |
| 19 | GBF150-15 | 100 | 15 | 77 | 150 | 150 | 4 | 7.5 | 1450 |
| 20 | GBF150-30 | 150 | 30 | 73 | 150 | 150 | 4 | 22 | 1450 |
| 21 | GBF200-20 | 400 | 20 | 79 | 200 | 200 | 4 | 37 | 1450 |
| 序号 | 型号 | 外 型 安 装 尺 寸 | 进口法兰尺寸 | 出口法兰尺寸 | ||||||||
| Outside and installing size | Inlet flange size | Exit flange size | ||||||||||
| Model | L | L1 | H | h | S | D | d | K | n-A | K | n-B | |
| 1 | 40GBF-30 | 354 | 177 | 590 | 126 | 28 | 280 | 240 | 110 | 4-M16 | 110 | 4-Φ17.5 |
| 2 | 50GBF-30 | 360 | 180 | 660 | 146 | 28 | 280 | 240 | 125 | 4-M16 | 125 | 4-M16 |
| 3 | 65GBF-30 | 360 | 180 | 720 | 149 | 28 | 280 | 240 | 145 | 4-Φ17.5 | 145 | 4-Φ17.5 |
| 4 | 80GBF-30 | 400 | 200 | 730 | 156 | 28 | 300 | 260 | 160 | 8-M16 | 160 | 8-M16 |
| 5 | 100ZBF-30 | 440 | 220 | 900 | 173 | 28 | 320 | 280 | 180 | 8-M16 | 180 | 8-M16 |
1、 GBF氟塑料管道泵 工作原理; GBF氟塑料管道泵是依靠旋转的叶轮对液体产生作用力把原动机的机械能传递给液体.2、GBF氟塑料管道泵一般特点;(1)水沿GBF氟...
氟塑料管道泵安装过程中很有可能发生损坏,因此在首次使用氟塑料管道泵之前,需进行大范围的例行检查工作.之后在每次使用前同样要进行全面的检查,如若...
衬氟管道泵采用优秀水力模型和采用离心泵之性能参数,在一般立式泵的基础上进行巧妙组合设计而成.具有特强的耐腐蚀性能,可替代316l不锈钢、钛合金等贵...

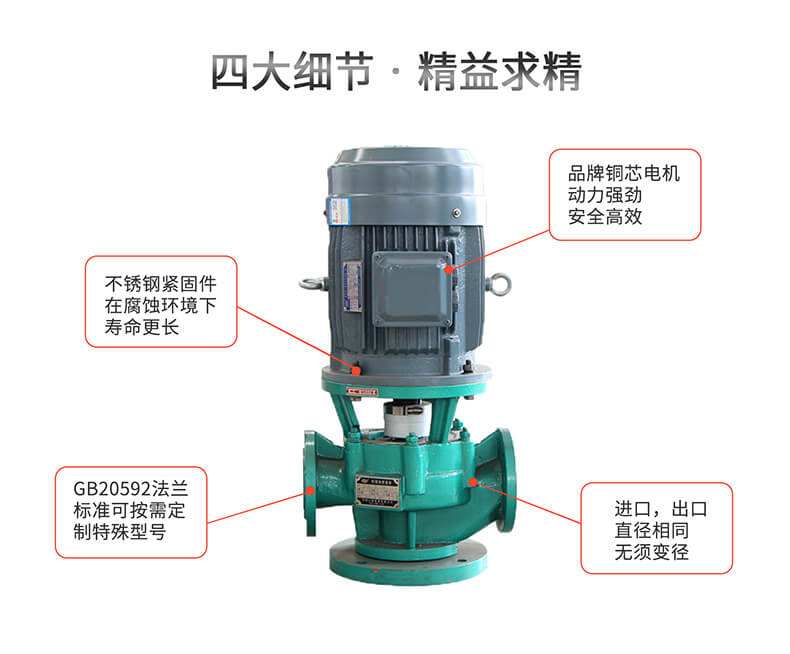

GBF氟塑料管道泵是单吸单级或多级离心泵的一种，属立式结构，因其进出口在同一直线上，且进出口口径相同，仿似一段管道，可安装在管道的任何位置故...
