IHF系列氟塑料泵为单级、单吸、悬臂式离心泵,泵体采用金属外壳内衬氟塑料,叶轮、泵盖采用金属嵌件外包氟塑料压制成型。参照国际标准ISO2858标准设计。本产品结构合理,性能稳定可靠。广泛用于汽车制造的酸洗工艺、制酸制碱、喷漆工艺、有色金属冶炼中的电解液输送~离子膜项目中的氯水输送~废水处理~电镀、农药等行业。



　　一、IHF系列氟塑料离心泵适用温度:-20℃~120℃。



　　lHF series fluorine plastic centrifugal pump is single stage,single-suction,cantileveredcentrifugal pump.Use a metal shell lining fluoride plastic pump body,impeller and thepump cover uses the flucrine plastic forrming technology.Meet the international standardsof iSo2858,Tthe product strucfture is reasonable,stable and reliable performance.is widelyused in automobile picking.acid akali production,non-ferous metal,chemical industry.srmelting.etc.Can transport acid and akai.chlorine water,waste water,pesticides.



　　Applcable temperafure:-20 C~120c.

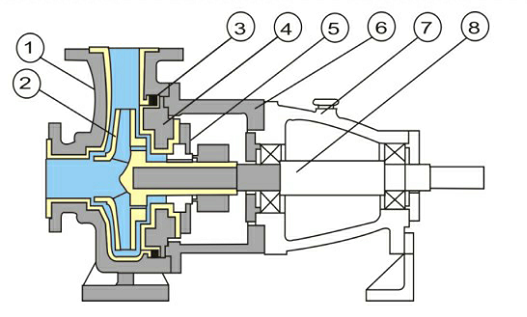

　　二、IHF系列氟塑料离心泵结构示意图Structure and material



　　1-泵体casing Pump body   2-叶轮Impeller  3-密封圈Gasket ring  4-泵盖Pump cover    5-机械密封Mechanical seal   6-连接架Adapter frame  7-轴承座Bearing block  8-泵轴Pump shaft

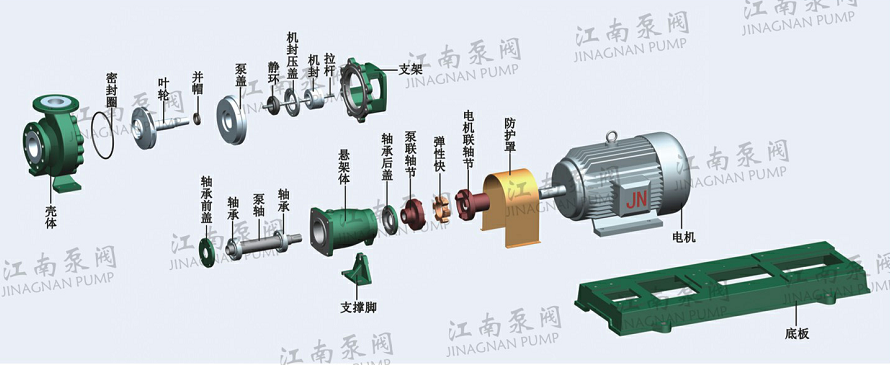

　　三、IHF系列氟塑料离心泵零部件示意图Structure and material

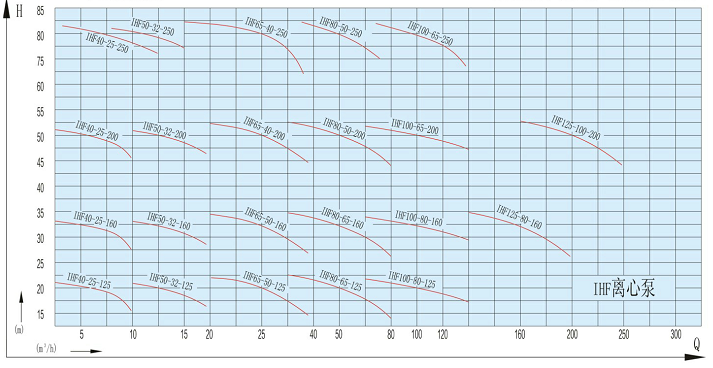

　　四、IHF系列氟塑料离心泵性能曲线图(n=2900r/min)Performance Curve Diagram，介质为清水（20℃）medium is water



　　五、IHF系列氟塑料离心泵的型号与参数

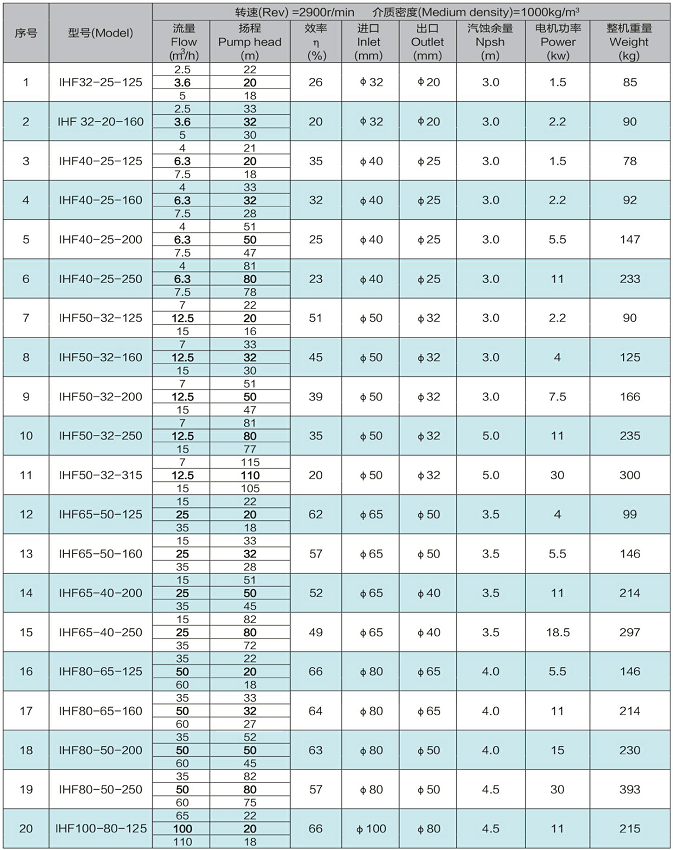

　　泵的型号与性能参数Model and technical data



　　“表格中流量扬程加粗字体为基本型bold font as the standard model
