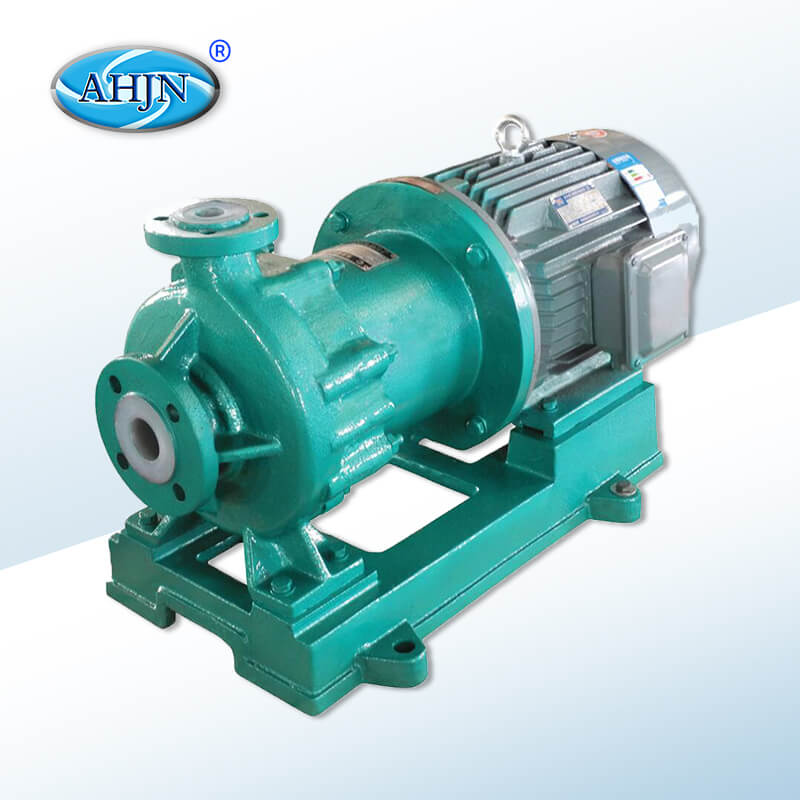

IMD氟塑料磁力泵

泵阀产品简介：

《产品综合说明书》下载

品牌厂家：JiangNan/江南泵业

产品别名：IMD衬氟磁力泵|IMD四氟磁力泵

主要材质：氟塑料

流量范围：2-180m³/h

扬程范围：6-55m

功率范围：2.2-18.5kw

特别说明：产品图片及参数跟实际产品略有差异;

定制说明：一切规格按照客户实际情况或量身定制，支持非标定制。

库存配送：全国送货保障！

化工泵详情化工泵答疑(8)泵阀订购

IMD氟塑料磁力泵产品概述

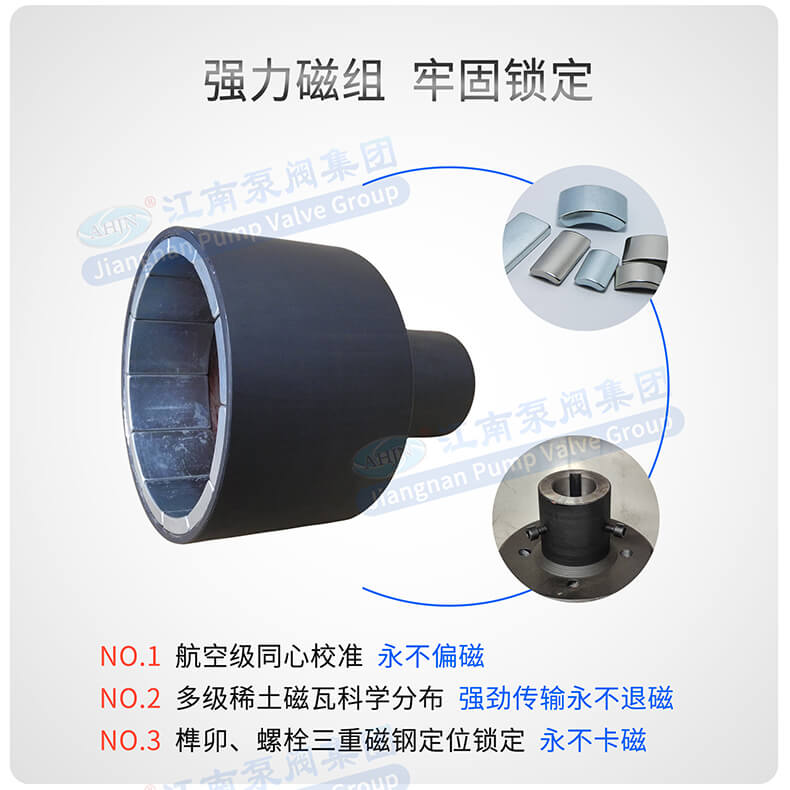

　　IMD氟塑料磁力泵简称“IMD衬氟磁力泵”-主要部件采用钢衬F46，泵体强度高，采用高性能磁性材料“钕铁硼”做内外磁体，隔离套采用进口非金属材料制成，大大降低了磁涡流损耗，可输送高浓度、密度大于1.9t/m3的强腐蚀性介质。

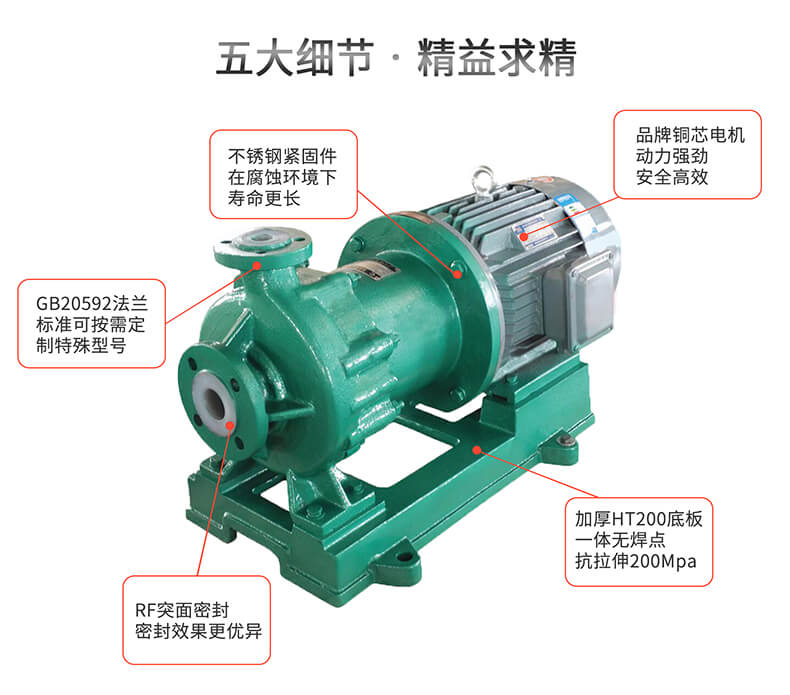

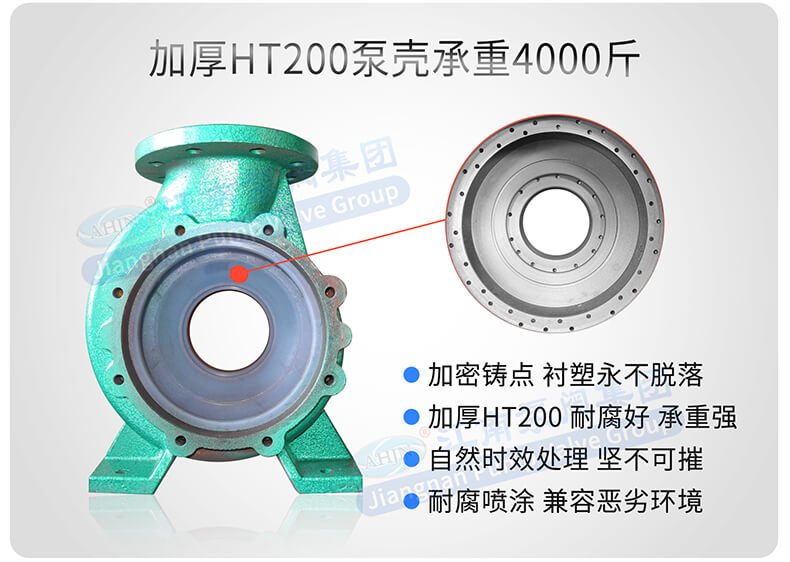

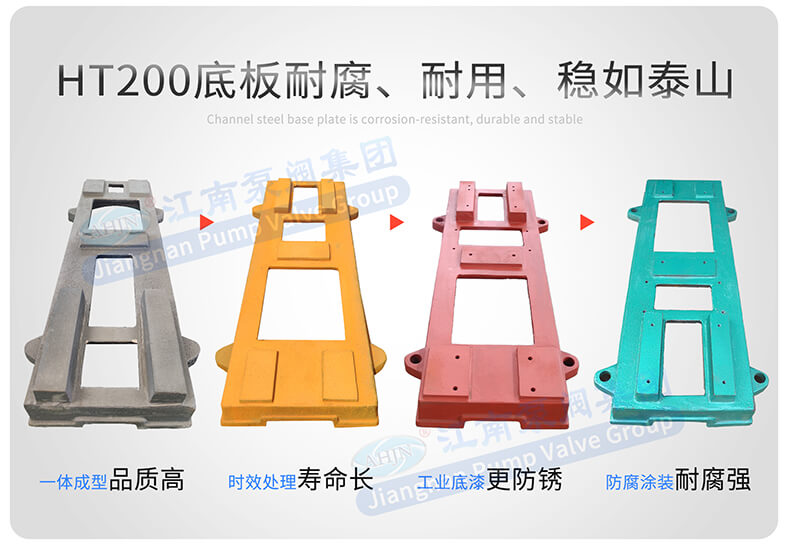

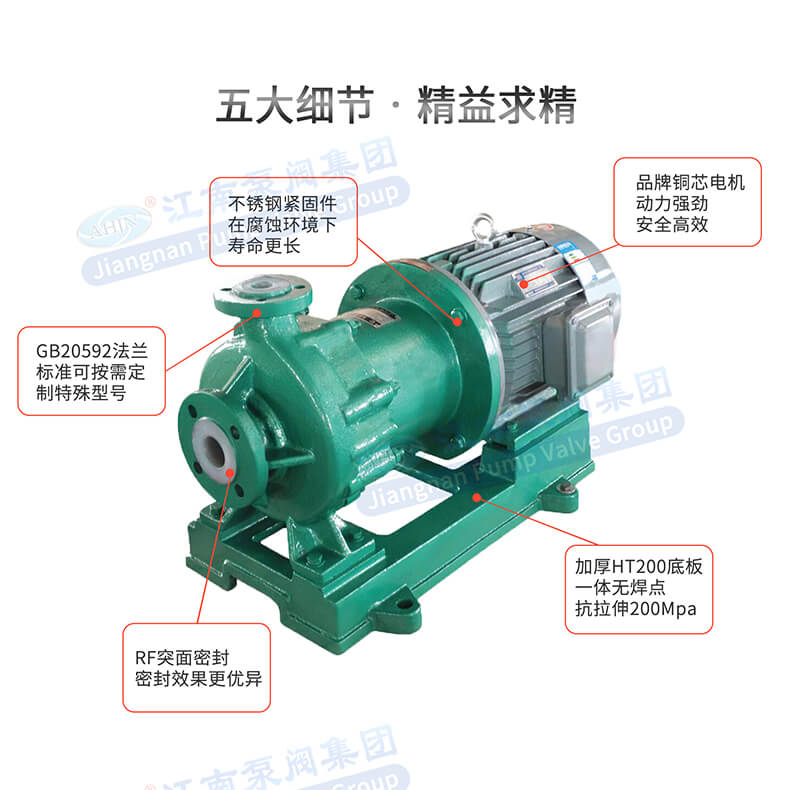

　　IMD氟塑料磁力泵驱动形式为磁力间接无接触驱动，内外磁体间用隔离套完全隔离，使泵腔处于完全封闭状态，耐强腐蚀，无泄漏，泵壳有底脚，泵和电机固定在共用的的底座上，稳定性好，运行噪音和振动更低。从而完全防止了滴漏现象，不会污染使用场地，特别适合于输送强酸强碱性、强氧化性、易燃易爆性、毒性、挥发性介质。

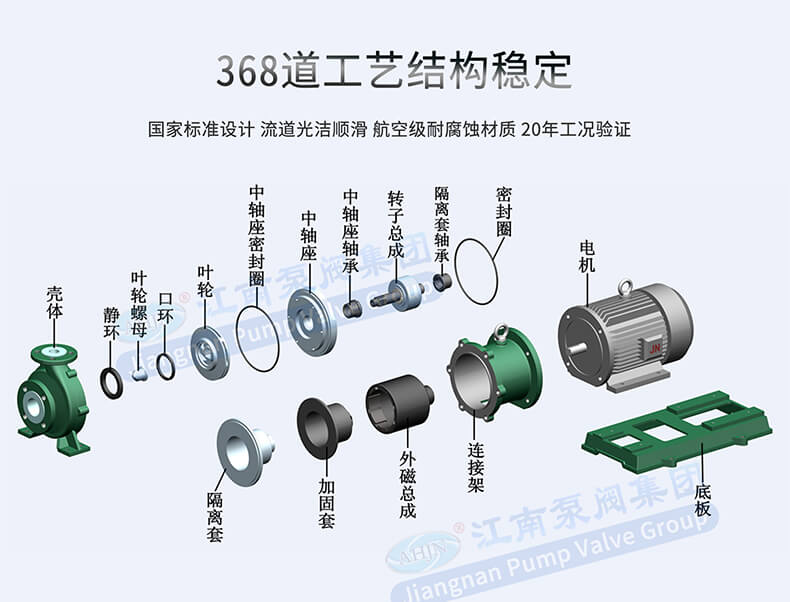

　　结构设计为后拉式，IMD氟塑料磁力泵的外型及安装尺寸均按ISO国际标准设计制造，所有规格均为电机直联式，由中间支架支撑，结构紧凑，拆卸方便。检修、更换零部件时，可将核心部件直接从后面抽出，不用拆卸管路和底座，节省了工时维护和成本，极大地方便了客户。

　　安徽江南泵阀是研发制造型氟塑料磁力泵厂家，拥有以下磁力泵的专利与资质：

序号	型号(Model)	转速(Rev) =1450r/min 介质密度(Medium density)=1000kg/m ³
		流量	扬程	效率	进口	出口	汽蚀余量	电机功率	整机重量
		Flow	Pump head	η	Inlet	Outlet	Npsh	Power	Weight
		(m³/h)	(m)	(%)	(mm)	(mm)	(m)	(kw)	(kg)
1	IMD40-25-140	6	25	35	φ40	φ25	3	3	75
2	IMD40-25-150	6	28	33	φ40	φ25	3	3	75
3	IMD40-25-160	6	33	32	φ40	φ25	3	3	75
4	IMD40-25-180	6	40	30	φ40	φ25	3	4	85
5	IMD40-25-200	6	50	28	φ40	φ25	3	5.5	105
6	IMD50-32-140	12	25	38	φ50	φ32	3.5	3	75
7	IMD50-32-150	12	28	39	φ50	φ32	3.5	4	80
8	IMD50-32-160	12	33	40	φ50	φ32	3.5	4	80
9	IMD50-32-180	12	40	36	φ50	φ32	3.5	5.5	110
10	IMD50-32-200	12	50	34	φ50	φ32	3.5	7.5	115
11	IMD65-50-145	25	25	50	φ65	φ50	4	4	85
12	IMD65-50-160	25	32	53	φ65	φ50	4	5.5	90
13	IMD65-40-180	25	40	48	φ65	φ40	4	7.5	120
14	IMD65-40-200	25	50	45	φ65	φ40	4	11	250
15	IMD80-65-125	50	20	58	φ80	φ65	4	7.5	95
16	IMD80-65-150	50	25	57	φ80	φ65	4.5	7.5	120
17	IMD80-65-165	50	35	55	φ80	φ65	4.5	11	180
18	IMD80-50-180	50	40	51	φ80	φ65	4.5	11	185
19	IMD80-50-200	50	50	48	φ80	φ65	4.5	15	195
20	IMD100-80-125	100	20	60	φ100	φ80	5	11	180
21	IMD100-80-150	100	25	62	φ100	φ80	5	15	220
22	IMD100-80-170	100	36	60	φ100	φ80	5	18.5	245
23	IMD125-100-180	150	35	63	φ125	φ100	6	30	320
