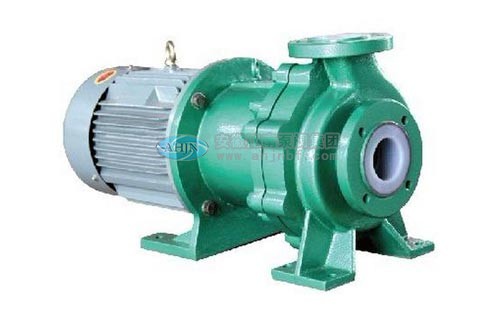

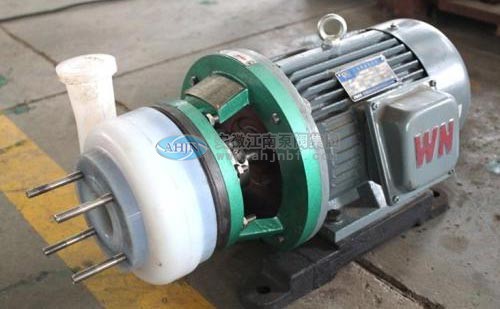

衬氟磁力泵结构由泵、磁力传动器、电动机三部分组成。关键部件磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成。

　　衬氟磁力泵工作原理：当电机带动外磁转子旋转时，磁场穿透隔离套，带动与叶轮连接的内磁转子同步旋转，实现轴功率无接触同步传递。容易泄露的动密封结构转化为零泄露的静密封结构。

　　目前，可供衬氟磁力泵选用的磁性材料较多，常用的有ALNICO、铁氧体及稀上永磁材料衫钻SMCO5(简称1：5)，SM(CO，CU，FE，ZR)7.4(简称2：17)，ND-FE-B等。

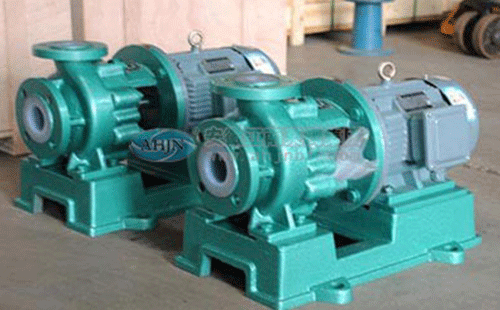

　　衬氟磁力泵主要由泵壳、叶轮，磁力耦合器、隔离套，外磁缸，支架、电动机、底座等部分组成。

　　泵壳：也称为泵腔，它是水泵的主体，起到支撑固定作用，是储存液体完成输送的重要部位。

　　叶轮：是输送液体的主要部件，衬氟磁力泵的叶轮分为两种形式，一种是联体是叶轮，叶轮和内磁转子联成一体。另种是单体叶轮，叶轮通过螺母固定在泵轴上。叶轮上的叶片起到主要作用，叶轮在装配前要通过静平衡实验。叶轮上的内外表面要求光滑，以减少水流的摩擦损失，当电动机带动外磁缸旋转时，磁场穿透隔离套，带动与叶轮相连的内磁转子作同步旋转，从而完成输送。

　　磁力耦合器：主要包括内磁缸、外磁缸及隔离套等零部件，是衬氟磁力泵的核心部件。磁力耦合器的结构、磁路设计及其各零部件的材料关系到衬氟磁力泵的可靠性、磁传动效率及寿命。磁力耦合器在规定的环境条件下适用于户外启动和连续操作，不应出现脱耦和退磁现象。

　　隔离套：又叫静密封，隔离套是衬氟磁力泵无泄漏的重要因素。隔离套处于一个正弦交变的磁场中，在垂直于磁力线方向的截面上感应出涡电流并转化成热量。选用高电阻率、高强度的非金属材料制作隔离套，在降低涡流方面效果十分明显。

　　外磁缸：外磁钢也应用粘合剂牢固地固定在外磁钢环上。为防止装配时外磁钢的损坏，外磁钢内表面也应覆以包套。电机通过外磁缸高速运转，透过隔离套，驱动内磁转子带动叶轮运转完成输送。
