氟塑料磁力泵采用静态密封隔离套，具有无泄漏、环保的优点。化学防腐磁力泵由氟塑料磁力泵、不锈钢磁力泵和防腐磁力泵组成。当部件在长期使用后需要更换时，必须了解磁力泵的内部结构以及应该避免哪些问题。

　　一、氟塑料磁力泵零件结构分析磁力泵的结构和构成磁力泵的各部件:磁力泵由泵、磁致动器和电动机三部分构成，磁致动器由外磁缸、内磁缸和非导磁率的隔板构成。

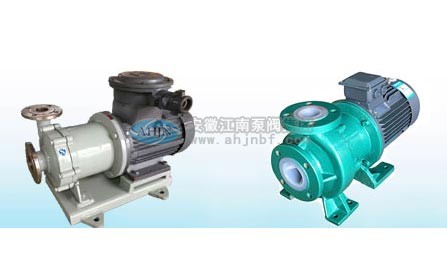

　　氟塑料磁力泵，不锈钢磁力泵的结构都差不多。这主要取决于来自不同制造商的磁性块的磁性能保持多久。

　　现阶段，能够磁力泵采用的永磁材料较多，常见的有alnico、铁氧体及稀上永磁材料衫钻smco5(通称1：5)，sm(co，cu，fe，zr)7.4(通称2：18)，nd-fe-b等。至少稀土永磁原材料优先选择采用，强大的是铰铁硼nd-fe-b，其磁能积高达hg29x104ta/m左右，内察矫顽力超出1120ka/m，倍受青睐。

　　但其操作温度不可以超出130℃高溫标准下可采用衫钻永磁材料，sm(co，cu，fe，zr)7.4的磁能积约为192x103ta/m，其操作温度可高达hg400℃。

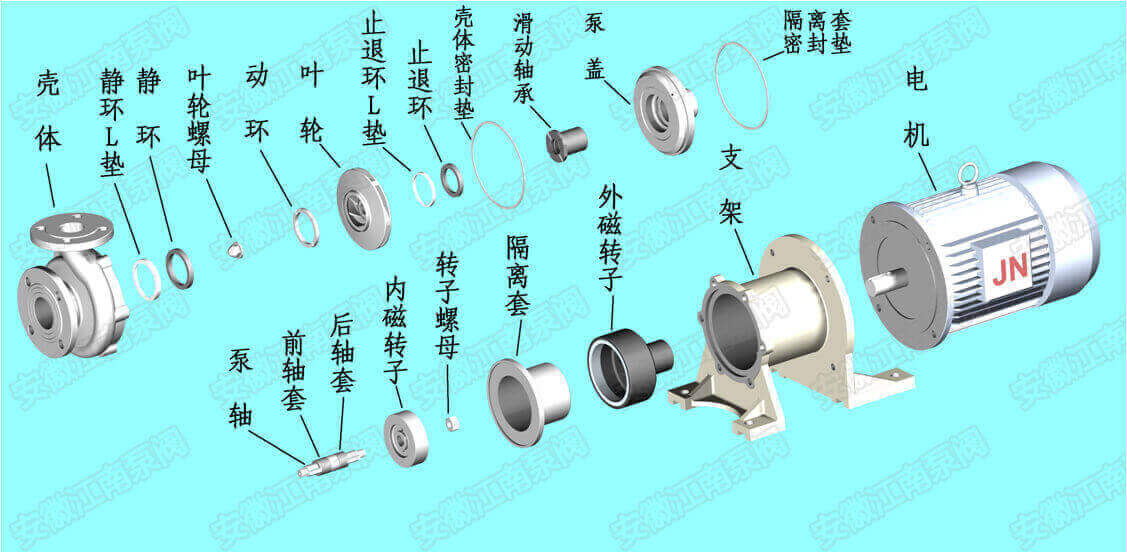

　　二.以下是市场上常用的不同类型磁力泵的详细结构:

　　1.壳体部分:由泵体和泵盖组成，承受泵的所有工作压力;泵体叶轮的液压形式符合api685标准，是磁力泵液压性能的主要表征部分。它的功能是迫使液体旋转，从而将原动机的机械能转化为液体能量。

　　2、内、外转子：内、外转子配套使用，共同形成磁力泵的磁传动部件。

　　3.隔离套:隔离套是***能完全实现磁力泵完全无泄漏的部件。化学防腐磁力泵

　　4、电机转子一部分：分成泵轴上安裝的旋转零部件和驱动轴上安裝的旋转零部件。泵轴是承载叶轮和内转子及传递扭矩的重要零件。泵轴上安裝的旋转零部件由离心叶轮、滚动轴承、推力环构件、内磁电机转子构件等再加泵轴自身构成与媒质触碰的电机转子一部分。驱动轴上安裝的旋转零部件从外磁电机转子构件、滚柱轴承、驱动轴轴套等再加驱动轴自身构成与气体触碰的电机转子一部分。

　　5、传动系统一部分：泵与原动机选用脉冲阻尼器式加長连轴器构件联接，维修时，只需在连轴器正中间脉冲阻尼器卸掉，只能开展磁力泵的维修。

　　6、联接一部分：由联接架、滚动轴承箱等一部分构成起联接支撑点功效的静止不动联接件。滑动轴承、轴套和止推盘：是泵转子系零件的支撑和定位零件。

　　磁力泵的带磁连轴器和泵壳融合为一体化，因此结构紧凑，检修便捷、安全性环保节能。泵的磁性联轴器可以对传动电机起到超载保护的作用。

　　因为泵轴与媒质触碰，因而原材料规定是耐蚀性，生产加工高精度，抗压强度高或根据热处理工艺提升原材料的抗压强度。

　　三、磁力泵故障分析排除

　　磁力泵的优点就是无泄漏，从而***解决了跑、冒、滴、漏问题。可是相对的磁力泵缺陷有：

　　1、找正规定高，通道原材料不洗净的状况下，非常容易损坏内磁缸及防护套。

　　2、磁力泵的隔离套制作材料要求较高。

　　3.磁力泵高效率较一般的离心水泵要低，不容许磁力泵无料航空运转。

　　4、使用范围限制：磁力泵对泵的工作环境中的使用环境温度、电机温度、工作压力以及介质密度和颗粒要求等。

　　5、价钱相对性偏贵。

　　四、磁力泵的使用注意事项如下：

　　1、安裝结束后，用手旋转连轴器查验有没有擦碰问题。为防止杂物进入泵内，泵进口处设过滤器，过滤面积大于管路截面积的3一4倍。

　　2、严禁空运转。扬程高的泵在出口管路上应装止回阀，以防突然停机的水锤破坏。

　　3、开泵程序流程：驾车前开启进口阀门，将泵内灌满须输送机的液體;关掉出口值阀;点动电扬机，查验泵的刹车是不是恰当;泵起动后，出口值阀应迟缓打开，待泵超过一切正常运作情况后，再将出口值阀调至需要开度。试运行5～12mln，并非出现异常，可资金投入运作。

　　4、停车程序流程：关掉出口值闸阀;断开开关电源;关掉進口，长期性关机无需时，清洗泵内流道并断开开关电源。
