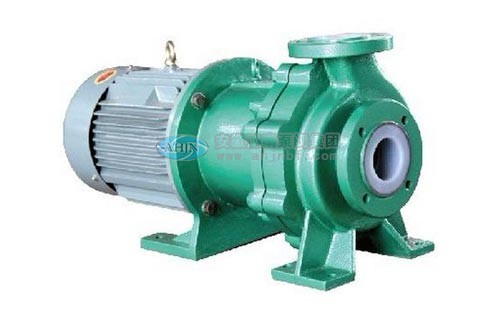

化工磁力泵广泛应用于石油、化工、制药、印染、电镀、食品、环保等企业的生产流程中输送不含铁屑杂质的腐蚀性液体，尤其适用于易燃、易爆、易挥发、有毒和贵重液体的输送。不存在动密封，无泄漏，是化工磁力泵的突出特点。

　　化工磁力泵工作原理

　　1、传动原理

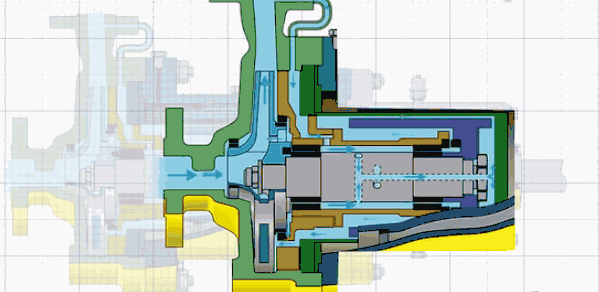

　　化工磁力泵全程是磁力传动离心泵，通过无接触地方式来传递扭矩，当电机带动外转子(即外磁钢)总成旋转时，通过磁场的作用磁力线穿过隔离套带动内转子(即内磁钢)总成和叶轮同步旋转，由于介质封闭在静止的隔离套内，从而达到无泄漏抽送介质的目的，解决机械传动泵的轴封泄漏。

　　由于液体被封闭在静止的隔离套内，所以它是一种全密封、无泄漏的泵型。

　　2、化工磁力泵结构

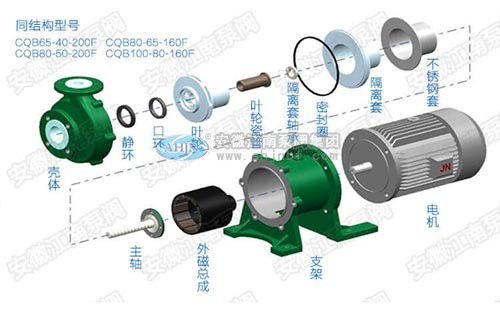

　　化工磁力泵主要包含电机、支架、外磁缸(主动转子)、内磁缸(从动转子)、隔离罩、滑动轴承、传动轴、叶轮和泵体等。

　　其中，由内磁缸，外磁缸，隔离罩，磁性体组成用于泵驱动的磁力耦合器，也叫永磁联轴器、磁力联轴器。

　　内磁缸：

　　内磁缸和泵转子同轴，在与轴向平行的方向装有永磁块，磁块间由不锈钢等材料进行隔离，以便隔磁(减小横向漏磁)、支撑保护，为保护内磁缸上的磁块，一般会在内磁缸外表覆盖一层保护材料(如塑料、不锈钢等)。

　　外磁缸：

　　外磁缸与电机相连，同样在外磁缸的圆柱面上装有磁块，磁块间由隔磁材料隔离、支撑。外磁缸一般不再增加保护套(不会与介质接触)。

　　隔离罩：

　　隔离罩位于内、外磁缸之间，与泵体采用一定措施进行固定，以便形成封闭腔体。隔离罩的主要材料有不锈钢、钛合金、塑料、碳素纤维、陶瓷等材质。

　　隔离套是化工磁力泵的非常重要部件，就是因为有了它与泵体、内、外磁缸的组合，才无需动力密封组件，做到真正的0泄漏。

　　轴承部件：

　　泵端采用滑动轴承结构，主要材质有石墨、碳化硅、聚四氟乙烯等。驱动端采用深沟球轴承、角接触球轴承等。

　　磁性体：

　　磁性体是进行扭矩传动的主要部件，其质量的好坏直接影响化工磁力泵的寿命、效率即传递扭矩。目前国内使用较多的是铁氧体、稀钍钴和钕铁硼。

　　3、化工磁力泵特点

　　化工磁力泵取消了泵的机械密封，完全消除了机械密封离心泵、滴、漏之弊病，是无泄漏工厂的较佳选择。由于泵的过流部件选用了不锈钢、工程塑料来制造，从而达到耐腐蚀之目的。泵的磁性联轴器和泵体结合为一体，所以结构紧凑，维修方便、安全节能。泵的磁性不可避免的跑、冒联轴器可以对传动电机起到超载保护的作用。

　　4、工作条件

　　化工磁力泵输送介质的密度不大于1300kg/m3，粘度不大于30×10-6m3/S的不含铁磁性和纤维的液体。常规化工磁力泵的额定温度对于泵体为金属材质或F46衬里，较高工作温度为80℃，额定压力为1.6MPa;高温化工磁力泵的使用温度≤350℃;对于泵体为非金属材质，较高温度不超过60℃，额定压力为0.6MPa。对于输送介质密度大于1600kg/m3的液体，磁性联轴器需另行设计。化工磁力泵的轴承采用被输送的介质进行润滑冷却，鼓化工磁力泵一般严禁空载运行。
