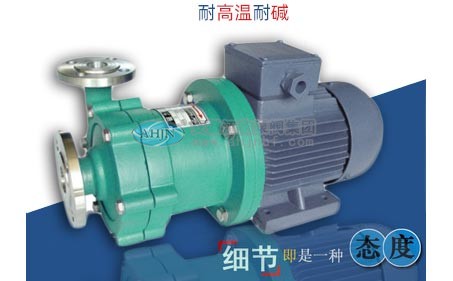

答：不锈钢磁力泵主要是三部分组成分别是泵、磁力传动器、电动机。它的磁力传动器由隔离套外磁转子、内磁转子和不导磁组成。用磁力耦合器(永磁联轴器)实现力矩传递的泵，称作磁力耦合泵，简称不锈钢磁力泵。

　　不锈钢磁力泵内部结构：

　　1、壳体部分：由泵体、泵盖等组成，它承受泵的全部工作压力;泵体叶轮水力形式符合API685标准，是不锈钢磁力泵水力性能的主要表征零部件，其功能是强迫液体旋转，从而将原动机的机械能转换成液体能量。

　　2、转子部分：分为泵轴上安装的转动零件和驱动轴上安装的转动零件。泵轴是承载叶轮和内转子及传递扭矩的重要零件。

　　泵轴上安装的转动零件由叶轮、轴承、推力环部件、内磁转子部件等加上泵轴本身组成与介质接触的转子部分。

　　驱动轴上安装的转动零件由外磁转子部件、滚动轴承、驱动轴轴套等加上驱动轴本身组成与空气接触的转子部分。

　　3、传动部分：泵与原动机采用膜片式加长联轴器部件连接，检修时，只需将联轴器中间膜片卸下，即可进行不锈钢磁力泵的检修。

　　4、隔离套：隔离套是能实现不锈钢磁力泵完全无泄漏这一有点的零件。

　　5、内、外转子：内、外转子配套使用，共同形成不锈钢磁力泵的磁传动部件。

　　6、连接部分：由连接架、轴承箱等部分组成起连接支撑作用的静止连接件。滑动轴承、轴套和止推盘：是泵转子系零件的支撑和定位零件。

　　由于泵轴与介质接触，因此材料要求是耐腐蚀性，加工精度高，强度高或通过热处理方法增加材料的强度。

　　不锈钢磁力泵的磁性联轴器和泵体结合为一体，所以结构紧凑，维修方便、安全节能。泵的磁性联轴器可以对传动电机起到超载保护的作用。

　　不锈钢磁力泵工作原理：

　　将n对磁体(n为偶数)按规律排列组装在磁力传动器的内、外磁转子上，使磁体部分相互组成完整藕合的磁力系统。当内、外两磁极处于异极相对，即两个磁极间的位移角Φ=0，此时磁系统的磁能较低;当磁极转动到同极相对，即两个磁极间的位移角Φ=2π/n，此时磁系统的磁能较大。去掉外力后，由于磁系统的磁极相互排斥，磁力将使磁体恢复到磁能较低的状态。于是磁体产生运动，带动磁转子旋转。

　　当电动机带动外磁转子旋转时，磁场能穿透空气隙和非磁性物质，带动与叶轮相连的内磁转子作同步旋转，实现动力的无接触传递，将动密封转化为静密封。由于泵轴、内磁转子被泵体、隔离套完全封闭，从而解决了“跑、冒、滴、漏”问题，消除了炼油化工行业易燃、易爆、有害介质通过泵密封泄漏的安全隐患，有力地维护了职工的身心健康和安全生产。
