文章摘要:衬氟离心泵的过流部件是什么?【江南泵阀小编】现在我想给你稍加简单介绍一下化工用衬氟离心泵的核心过流部件有哪些.通过下面的介绍,我希望你能对衬氟离心泵的过流部件有更深的了解.衬...

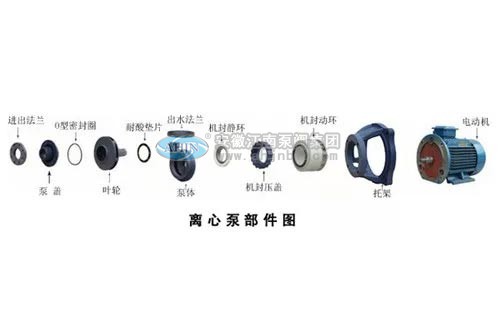

衬氟离心泵的过流部件是什么?【江南泵阀小编】现在我想给你稍加简单介绍一下化工用衬氟离心泵的核心过流部件有哪些。通过下面的介绍,我希望你能对衬氟离心泵的过流部件有更深的了解。先上图
衬氟离心泵的过流部件有:吸入室,叶轮,压出室三个部分。叶轮室又称壳体泵壳是离心泵的核心,也是过流部件的核心。当泵的介质通过叶轮对液体的作功,使其能量增加。
衬氟离心泵的核心过流部件:(1)吸入室是把液体从吸入管引入叶轮,要求液体流过吸入室时流动损失较小,并使液体流入叶轮时速度分布均匀。
(2)叶轮是离心泵的做工部件,液体从叶轮中获得能量。对叶轮的要求是在流动损失一般小的情况下使单位质量的液体获得较高的能头。
(3)排出室是把从叶轮内流出来的液体收集起来,并按一定的要求送入下级叶轮入口或送入排出管。
衬氟离心泵的核心部件:
1.衬氟离心泵叶轮
衬氟离心泵叶轮是泵的核心组成部分,它可使水获得动能而产生流动。叶轮由叶片、盖板和轮毂组成,见图l-2。选择叶轮材料时,除了要考虑离心力作用下的机械强度以外,还要考虑材料的耐磨和耐腐蚀性能。目前多数叶轮采用铸铁、铸钢和青铜制成。
2.衬氟离心泵泵轴
泵轴是用来旋转泵叶轮的。常用材料是碳素钢和不锈钢。泵轴应有足够的抗扭强度和足够的刚度,其挠度不超过允许值。叶轮和轴用键来联结。键是转动体之问的连接件,离心泵中一般采用平键,这种键只能传递扭矩而不能固定叶轮的轴向位置,在大、中型水泵中叶轮的轴向位置通常采用轴套和并紧轴套的螺母来定位的。

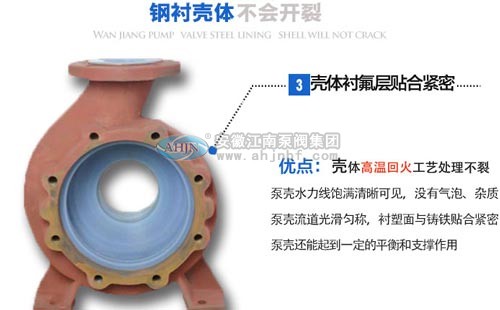

3.衬氟离心泵泵壳
其过水部分要求有良好的水力条件。水泵及泵站设计计算叶轮工作时,沿蜗壳的渐扩断面上,流量是逐渐增大的,为了减少水力损失,在离心泵设计中应使沿蜗壳渐扩断面流动的水流速度是一常数。水由蜗壳排出后,经锥形扩散管而流入压水管。蜗壳上锥形扩散管的作用是降低水流的速度,使流速水头的一部分转化为压力水头。泵壳的材料选择,除了考虑介质对过流部分的腐蚀和磨损以外,还应使壳体具有作为耐压容器的足够的机械强度。5.衬氟离心泵壳体
泵壳由若干零部件组成,其内腔形成了叶轮工作室、吸水室和压水室。泵壳的形状和大小取决于叶轮结构形式和尺寸以及由水力设计确定的吸水室和压水室形状尺寸。泵壳主要有端盖式泵壳和中开式泵壳两种,端盖式泵壳沿着与泵轴心线相垂直的径向面剖分,形成泵体。
相似导读:衬氟离心泵启动时出口阀是否应该关闭?>>>>衬氟离心泵 启动时,要注意很多事项。衬氟离心泵启动时出口阀是否应该关闭?按照流程来查! 衬氟离心泵 启动时,泵的出口管道中没有水,因此没有管道阻力和提升高度阻力。衬氟离心泵启动...more+
温馨提示:倘若您想了解更多关于安徽江南泵阀的最新信息,您可以拔打免费客服热线 : 0563-5090134;或在线咨询客服。提供耐腐蚀泵化工泵使用、维修、维护等专业知识,帮助你更好的使用。
本文来源于安徽江南泵阀:https://www.ahjnbf.com/ywjmcflxbd_407.html
此文关键字:衬氟离心泵,叶轮,泵轴,泵壳
