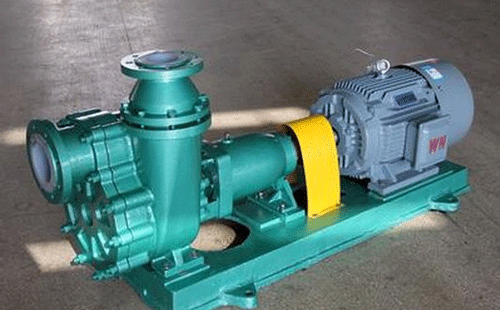

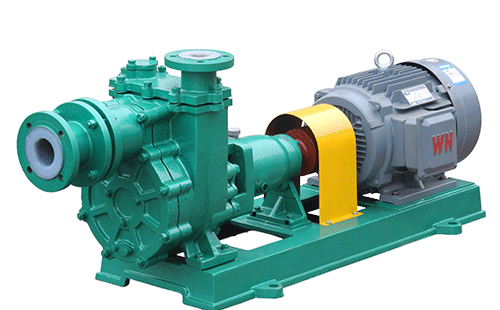

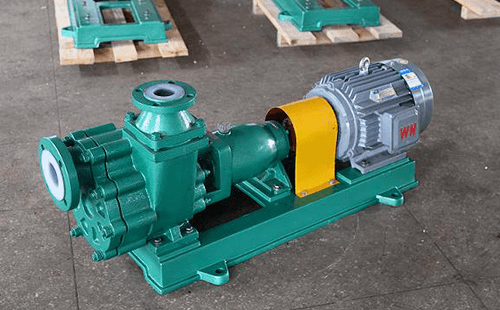

安徽江南泵阀目前生产的自吸耐酸泵基本上是FZB自吸离心泵。自吸耐酸泵因其实现自吸方式的不同，可分为外混式自吸耐酸泵、内混式自吸耐酸泵及带有由化工泵本身提供动力的真空辅助自吸耐酸泵,按输送液体和材质可分为污水自吸耐酸泵、清水自吸耐酸泵、 耐腐蚀自吸耐酸泵、 不锈钢自吸耐酸泵等多种自吸耐酸泵的结构自吸耐酸泵的结构形式。

　　自吸耐酸泵的结构 ，其主要零件有：泵体、泵盖、叶轮、轴、轴承等。泵体内具有涡形流道，流道外层周围有容积较大的气水分离腔， 泵体下部铸有座角作为固定泵用。

　　自吸耐酸泵工作原理是：初次起动前，需向泵内人工加足自吸用水，使叶轮大部分淹没在水中。泵起动后，叶轮中的水受到离心力作用流向叶轮外缘，并在叶轮外缘处与气体混合，形成一圈泡沫带状气水混合物。该泡沫带在隔舌的刮削作用下，使气水混合物通过扩散管进入气水分离室。此时，由于过水面积突然增大，流速迅速降低，气体的相对密度小， 从水中逸出并由泵压出口排走，水的相对密度大， 落到气水分离室的底部，并经轴向回流孔返回叶轮外缘，再次与气体混合。随着上述过程的不断循环，吸水管内的真空度就不断增大，被输送的水便不断沿吸水管上升。待泵内完全充满水时，泵就进入正常工作状态，完成自吸过程。

　　泵体的进出水口可用胶管或法兰管连接。当配胶管时，进口胶管接头座附有止回阀，以阻止停机液体倒流。泵体涡形流道内装有闭式单级叶轮，泵盖上具有密封室，轴承体内装黄油以润滑轴承，泵轴后端 V 带轮或联轴器，甩电动机或内燃机来带泵。

　　输送临界状态液体的泵， 其轴封材料可采用自润滑性能较好的材料，如聚四氟乙烯、石墨等。对于轴封结构，除填料密封外，还可采用双端面机械密封或迷宫密封等。采用双端面机械密封时，两端面之间的空腔内，充以外来的密封液体;采用迷宫密封时，可从外界引入具有一定压力的密封气体。

　　密封液体或密封气体漏 入泵内时，对泵送介质应该是无妨的，如果漏入大气也无害。如输送临界状态的液氦时，双端面机械密封的空腔内可用甲醇作密 封液体;输送易汽化的液态烃时，迷宫密封中可引入氮气。
